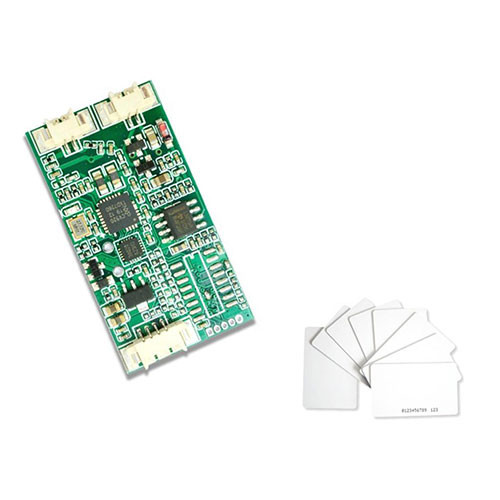

ISO14443A IC kontaktløs kortlæser ID-kortlæsermodul Dobbelt frekvens smartkortlæser med seriel port

Funktioner

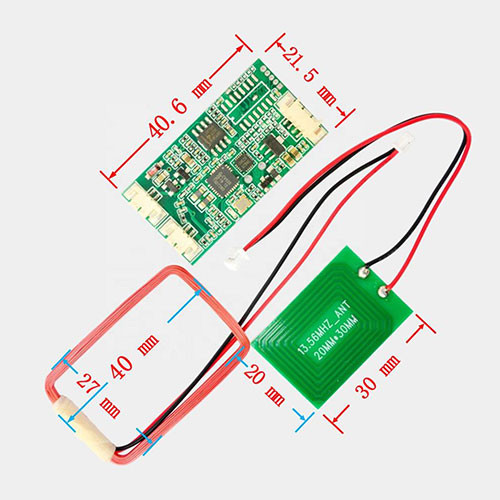

Dette modul-hovedkort og antenneopdelt design
Understøtter dobbeltfrekvenskortlæsning (IC-kort + ID-kort)
Understøtter ikke-kontakt IC-kort (13,56MHz) blok, sektorlæsning og skrivning og kryptering
Support ID-kort (125KHz) EM4100-kortserienummerlæsning
Understøtter bred spænding, valgfri 3,3V, 5V strømforsyning
Understøtter flere grænseflader: UART, RS232, RS485, WG26
Moduletet behøver ikke en driver, og nybegyndere kan komme hurtigt i gang

Brugsvejledning
➊Tilslut DC3,3V eller 5,0V strømforsyningen til modulet
❷Tilslut modulet til computerens serielle port med en USB til seriel portadapter
❸Åbn den serielle port-fejlfindingsassistent
❹ Test med et standardkompatibelt kort
Uanset om IC-kortet eller ID-kortet er swiped, blinker modulets indikatorlampe, buzzeren vil afgive et " bip" for at indikere, at kortet er blevet swipet, og den serielle portassistent-grænseflade på computeren vil vise det modtagne IC-kort eller ID-kortets serienummer. "Serial port debugging assistant" i filpakken er indstillingerne for den serielle port som følger:
➊Baudhastighed: 9600
❷ Kontrolciffer: Ingen
❸Databit: 8
❹ Stopbit: 1
❺ Kontroller det hexadecimale display
I tilfælde af korrekt ledningsføring skal du børste kortet ned, der opfylder standarden, og det tilsvarende serienummer på kortet vil blive udsendt gennem den serielle port, som vist på figuren

Almindelig problem
Spørgsmål 1: Hvordan læser og skriver modulet IC-kortet, og hvordan krypterer man IC-kortet?
Trin 1: Stryg dit kort. Indikatorlampen på modulet vil være tændt, og kortets serienummer vil Aktivt blive sendt til den øverste computer gennem den serielle port. På dette tidspunkt vil den øverste computer modtage de relevante instruktioner for kortets serienummer. Kommando: 20 00 01 08 04 00 00 00 A6 40 FE E4 0E 03.
20: starttegn
00: pakkenummer
01: kommandobyte, når modulet aktivt udsender kortets seriel. antal, byten er 0x00; andre kommandoer er kommandoord
08: Angiver, at de næste 8 bytes er gyldige databits
04 00: Angiver, at kortattributten er S50-kort
00 00: Disse 2 bytes har ingen praktisk betydning .
A6 40 FE E4 : Angiver kortets serienummer. Når du stryger forskellige kort, ændres de 4 bytes.
0E: Kontrolsum. Det dannes fra pakkenummeret (SBQNR) til den sidste byte af dataene (DATA), og vendes derefter for at få det.
03: Rammeterminator.
