UHF RFID industriel smart card-læser multifunktion radiofrekvens elektronisk tag-aflæsning

Specifikation

Elektriske parametre

Frekvens: 860-960 MHz

Protokol: ISO 18000-6C

Frekvensområde: 865Mhz 868Mhz; 902 928 MHz (eller tilpasset)

FM-tilstand: FHSS eller fast frekvens, indstillet af softwaren

RF-udgang: 20-30dBm justerbar; 50Ω belastning

CPU kontrolchip: ARM (STM32F107)

Kommunikationsgrænseflade: RS232, RS485; andre versioner kan vælge TCP/IP eller trådløs kommunikation

Protokoltype: modbus RTU (valgfrit);

Kommunikationshastighed: hastighed 9600～115200bps,

Generel indgang/udgang (GPIO): optisk isoleret 1 indgang, 1 udgang;

Pålidelig firmwareopgradering: skalerbar opgraderingsmekanisme

Applikationssoftwaregrænseflade: leverer API-udviklingssæt og applikationsrutiner

Visningstilstand for arbejdsstatus: LED-indikator, summer

Indgangsspænding: Tilpas til 9-24V

Effekt: 22W (RF udgangseffekt 26dBm)

Miljøparametre

Luftfugtighed: 5% til 95%, ikke-kondenserende

Beskyttelsesniveau: IEC IP67

Arbejdstemperatur: -20°~~70°

Opbevaringstemperatur: -40°～+85°

Fysisk parameter

Størrelse: 95(L)*95(B)*40(H)mm

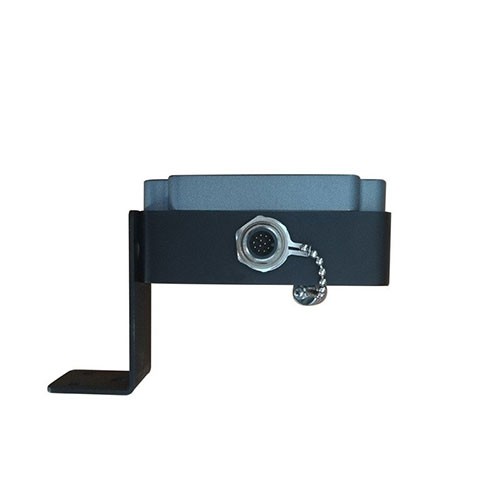

Konnektorform: rund vandtæt M10-bens fatning

Pakket vægt: 450g

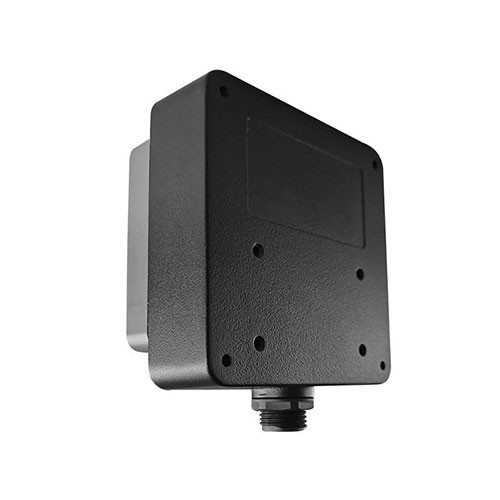

Monteringsbeslag metode: galvaniseret jernbeslag, læsevinklen kan justeres

Registerbeskrivelse

◆Kun gemmeregistret er tilgængeligt for læseren, og resten af registrene kan ikke bruges. Det understøtter tre kommandokoder 0x03, 0x06 og 0x10.

UHF parametre

RF-kernechip: PR9200 dedikeret radiofrekvenschip

Frekvensområde: 902-928MHz eller 865-868MHz (justerbar)

Frekvensmodulationsmetode: Bredspektret frekvensmodulation (FHSS) eller fast frekvens, kan indstilles af software

Indbygget antenne: 3dbi cirkulær polarisationsantenne

Luftgrænsefladeprotokol: EPCglobal UHF Klasse 1 Gen 2 / lSO 18000-6C

Udgangseffekt: 18-26dBm±1dBm

Udgangseffektjustering: 1dBm trin (indstillet af software)

Læseafstand: Afstanden kan styres mellem 30 cm-200 cm (relateret til tag-ydelse og antenneforstærkning)

Form og interface

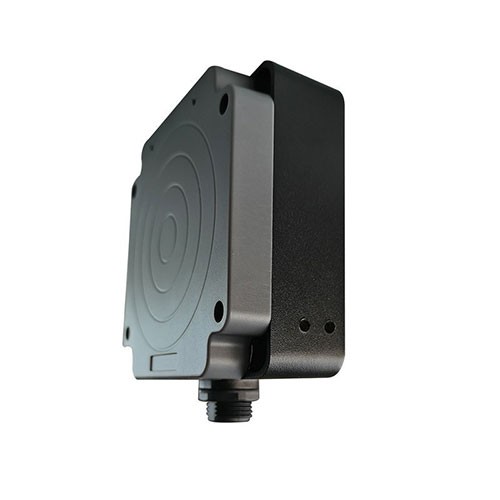

Den anvender ABS+ aluminiumslegeringsskal, som kan installeres indendørs eller udendørs i et godt ventileret, støvtæt og regntæt miljø.

Kommunikationsgrænsefladen, summeren og indikatorlyset for ledningssekvensen i ovenstående tabel har følgende egenskaber:

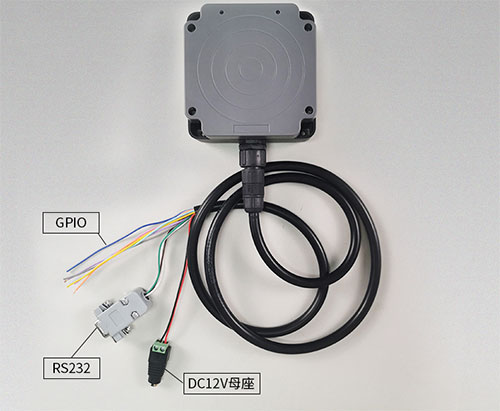

A. RS232-kommunikationsgrænseflade: 1 RS232-port (DB9-stik: RxD-modtagelse, TxD-afsendelse, signaljord) kan tilsluttes direkte til pc'ens serielle port, og kommunikationsafstanden er mindre end 10m.

B. Buzzer: Indbygget buzzer, hver gang læseren læser den elektroniske tag, vil den give en lyd.

C. Indikatorlys: Den røde indikatorlampe er altid tændt efter tænding; hver gang læseren læser den elektroniske etiket, blinker den blå indikator.

D. Strømgrænseflade: +9~12V D luftfartsstik (det vil sige rød og sort).

E, I/O interface

◆1 RS485 port (485+ (dvs. lilla), 485- (dvs. orange) differentialsignal 1, til langdistance signaltransmission

◆2 I/O-udgangsporte: udsender høj- og lavniveausignaler ved hjælp af gule og blå ledninger.

◆GND (dvs. grå);

◆1 udløsersignalindgangsport: FIN1- (nemlig cyan), FIN1+ (nemlig pink), lavniveauudløser.

Bemærk: Når læseren arbejder i trigger-tilstand, hvis ledningen er tilsluttet til lavt niveau, vil læseren automatisk læse kortnummeret, indtil det høje niveau er genoprettet.
